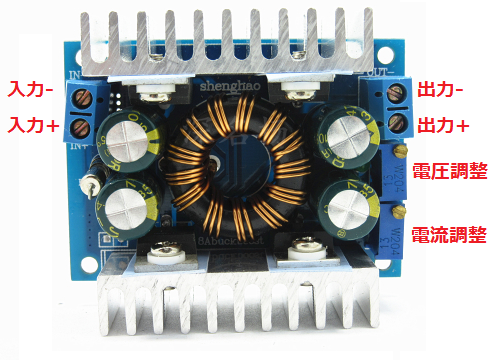

定電圧定電流DC/DCコンバータ(昇降圧型, 最大32V/8A, 充電, LED最適)

日新テクニカ (2013年9月 4日 10:43) | コメント(0) | トラックバック(0)
価格：5,700円(税込 6,270円)

個
負荷電流が少ないとき定電圧で動作し、負荷の電流が増加し設定した電流を超えると定電流で動作します。このような特性の電源を必要とする応用に、蓄電池の充電器、LEDなどがあります。

  • 自動的に昇降圧
  • 入力: 4-32V
  • 定電圧出力: 0.8V-32V(入力電圧を問わずに調整可)
  • 定電流出力: 0.2V-8A(調整可)
  • 効率：up to 98%, 同期整流
  • 非絶縁型
  • 動作温度：-40℃～+85℃
  • 動作周波数：200KHz
  • 外形寸法：60mm(W) × 51mm(D) × 20mm(H)
使い方：
1. 負荷の動作電流と最高動作電圧を確認する。
2. 定電圧の可変抵抗をまわして、出力電圧を負荷電圧ぐらいに調整する。
3. 電流調整可変抵抗を左回りに回転して、最小電流を設定する。
4. 負荷を接続し、電流を監視する。電流調整可変抵抗を回して、負荷の動作電流に設定する。
5. ※ 絶対に出力端子が短路できません
