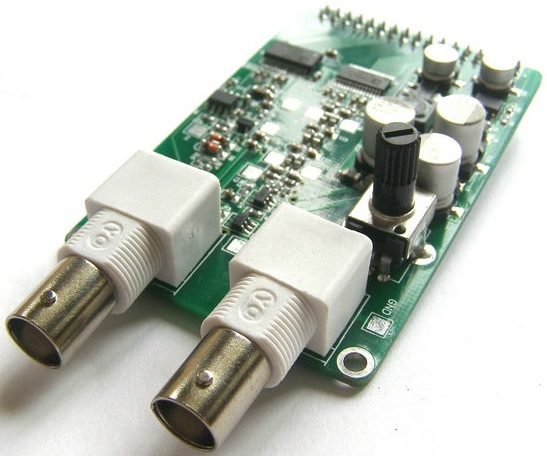

高速AD/DAモジュール

日新テクニカ (2013年10月 2日 16:18) | コメント(0) | トラックバック(0)

価格：6,650円(税込 7,315円)

DAC:

ADI社のAD9708を搭載, 8bit 125Msps
DA出力は40MHz 7th Order Low Pass Butterworthがある
DA出力幅：-5V~5V

ADC:

ADI社のAD9280を搭載, 8bit 32Msps
AD入力幅：-5V~5V

コネクタピン

ピン	名前	説明	ピン	名前	説明
1	DCOM	GND	18
2	VCC	+5V	19
3			20
4			21	ADDB0	ADデータ
5	DACLK	DAクロック	22	ADDB1	ADデータ
6	DADB7	DAデータ	23	ADDB2	ADデータ
7	DADB6	DAデータ	24	ADDB3	ADデータ
8	DADB5	DAデータ	25	ADDB4	ADデータ
9	DADB4	DAデータ	26	ADDB5	ADデータ
10	DADB3	DAデータ	27	ADDB6	ADデータ
11	DADB2	DAデータ	28	ADDB7	ADデータ
12	DADB1	DAデータ	29	ADCLK	ADクロック
13	DADB0	DAデータ	30
14			31
15			32
16			33
17			34

関連製品：Cyclone IV開発キット
