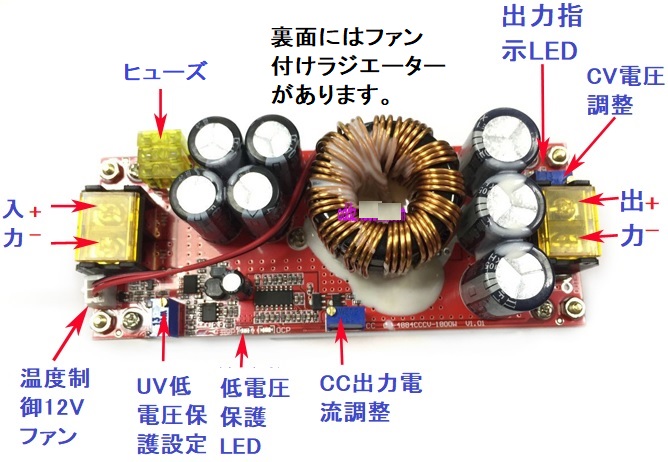

定電圧定電流DC/DCコンバータ(昇圧型, 最大60V/30A, 充電, LED最適)

日新テクニカ (2020年11月 5日 21:48) | コメント(0) | トラックバック(0)
価格：8,800円(税込 9,680円)

個
負荷電流が少ないとき定電圧で動作し、負荷の電流が増加し設定した電流を超えると定電流で動作します。このような特性の電源を必要とする応用に、蓄電池の充電器、LEDなどがあります。

  • 昇圧型
  • 入力電圧: 10-60V
  • 入力電流: 35A-40A@入力電圧10-30V, 30A-35A@入力電圧31-60V(自動的に制限)
  • 定電圧出力: 12V-97V(入力電圧より高い)
  • 定電流出力: 0.8-22A（+/-0.3A)(調整可)
  • 効率：典型値97%
  • 出力電流: 入力電圧 × 入力電流 ÷ 出力電圧 × 97%
  • 出力電流逆流保護、バッテリー充電最適
  • 動作周波数：150kHz
  • 動作温度：-40℃～+85℃
  • 外形寸法：130mm(W) × 52mm(D) × 84mm(H)
使い方：
1. 負荷の動作電流と最高動作電圧を確認する。
2. 定電圧の可変抵抗(CV)をまわして、出力電圧を負荷電圧ぐらいに調整する。
3. 電流調整可変抵抗(CC)を左回りに回転して、最小電流を設定する。
4. 負荷を接続し、電流を監視する。電流調整可変抵抗を回して、負荷の動作電流に設定する。
5. 入力低電圧保護(UV)で最小入力電圧を設定する。
6. ※ 絶対に出力端子が短路できません
